DZ-50、JY-16A型系列中间继电器

简要描述：1、应用范围
　DZ-50、JY-16A系列中间继电器(以下简称继电器)用于自动控制装置中，以扩大被控制的电路和提高接通能力。

2、主要技术参数
　● 额定电压：DZ-51、53型　直流：220V、110V、48V、24V、12V。
DZ-52、54型　交流：380V、220V、110V、48V、36V、24V、12V。
JY-16A型　　直流：220V、110V、48V、24V、12V。交流：380V、220V、 110V、48V、36V、24V、 12V。
● 接点形式：DZ-51、52型：4动合(400)、2动合2动断(220)、4动断(040)、2切换(002)。
DZ-53、54型：8动合(800)、6动合2动断(620)、4动合(400)、4动合4动断(440)等。
JY—16A型：　4动合(400)、2动合2动断(220)、4动断(040)、2动合2转换(202)、2动断2转换(202)、2转换(002)。
●
动作电压：交流继电器个大于85％额定电压；自流继电器不大于70％的额定电压。
● 动作时间：在额定电压下，动作时间不大于0.03s。
● 触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。
● 功率消耗：在额定电压下直流继电器不大于2.5W；交流继电器不大于5VA。
...

更新时间：2024/5/13 18:09:34
访问量：311

产品咨询联系我们

产品分类

/ Products Classification 点击展开+

详细介绍

1、应用范围
　DZ-50、JY-16A系列中间继电器(以下简称继电器)用于自动控制装置中，以扩大被控制的电路和提高接通能力。

2、主要技术参数
　● 额定电压：DZ-51、53型　直流：220V、110V、48V、24V、12V。
DZ-52、54型　交流：380V、220V、110V、48V、36V、24V、12V。
JY-16A型　　直流：220V、110V、48V、24V、12V。交流：380V、220V、 110V、48V、36V、24V、 12V。

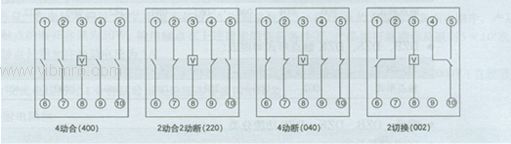

● 接点形式：DZ-51、52型：4动合(400)、2动合2动断(220)、4动断(040)、2切换(002)。
DZ-53、54型：8动合(800)、6动合2动断(620)、4动合(400)、4动合4动断(440)等。
JY—16A型：　4动合(400)、2动合2动断(220)、4动断(040)、2动合2转换(202)、2动断2转换(202)、2转换(002)。
●
动作电压：交流继电器个大于85％额定电压；自流继电器不大于70％的额定电压。
● 动作时间：在额定电压下，动作时间不大于0.03s。
● 触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。
● 功率消耗：在额定电压下直流继电器不大于2.5W；交流继电器不大于5VA。
