DZ-3E、3E/J系列中间继电器

简要描述：1、应用范围
　DZ-3E、3E/J型中间继电器(以下简称继电器)是一种电磁型螺管式多触点交、直流辅助继电器。用于继电保护与自动控制系统中，以增加触点的数量及容量。DZ-3E型用于直流回路，DZ-3E/J型用于交流回路。

2、主要技术参数
　● 额定电压：AC 220V、110V、48V、24V； DC 220V、110V、48V、24V。
● 接点形式：8动合；6动合2动断；4动合4动断；2动合6动断；8动断；7动合1动断；10动合4动断；4动合10动断；7动合7动断。
● 动作值：直流继电器动作电压不大于70％额定电压；交流继电器动作电压不大于85％额定电压。
● 动作时间：不大于50ms。
● 功率消耗：不大于11W。
● 触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。
● 介质强度：产品各导电端子连在—起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。
...

更新时间：2024/5/11 18:17:40
访问量：375

产品咨询联系我们

产品分类

/ Products Classification 点击展开+

详细介绍

1、应用范围
　DZ-3E、3E/J型中间继电器(以下简称继电器)是一种电磁型螺管式多触点交、直流辅助继电器。用于继电保护与自动控制系统中，以增加触点的数量及容量。DZ-3E型用于直流回路，DZ-3E/J型用于交流回路。

2、主要技术参数
　● 额定电压：AC 220V、110V、48V、24V； DC 220V、110V、48V、24V。

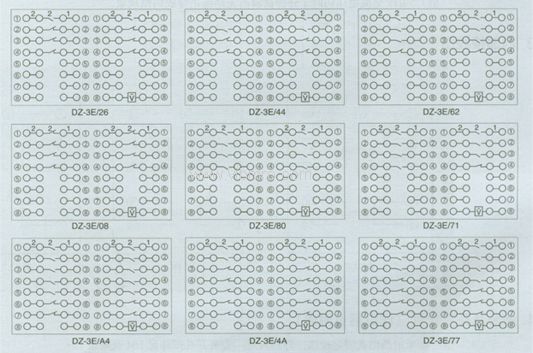

● 接点形式：8动合；6动合2动断；4动合4动断；2动合6动断；8动断；7动合1动断；10动合4动断；4动合10动断；7动合7动断。
● 动作值：直流继电器动作电压不大于70％额定电压；交流继电器动作电压不大于85％额定电压。
● 动作时间：不大于50ms。
● 功率消耗：不大于11W。
● 触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。
● 介质强度：产品各导电端子连在—起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。
